0,03 mm fijne draad Slow Wire Processing Gears

Kernverwerkingsvoordeel: Precisie wordt bepaald door fijne draadtechnologie

Vergeleken met de conventionele Slow Wire Processing bereikt de 0,03MM Fine Wire-technologie een allround upgrade van de tandwielverwerking met de kenmerken van "dunnere draaddiameter en meer uniforme ontlading". De kernvoordelen van 0,03 mm fijne draad Slow Wire Processing Gears worden weerspiegeld in drie dimensies:

Ultrafijne tandprofielprecisievorming: fijne lijnen van 0,03 mm kunnen in de tandgroeven van microtandwielen doordringen met een module van 0,1 of minder. De minimaal verwerkte tanddikte kan 0,05 mm bereiken en de tandprofielfout wordt binnen ± 0,002 mm geregeld. Het regenereert op perfecte wijze complexe tandprofielcontouren, zoals de ingewikkelde en boogvormige contouren, waardoor het probleem van "tandprofielvervorming" bij de verwerking van microtandwielen wordt opgelost.

Ultieme optimalisatie van de oppervlaktekwaliteit: de oppervlakteruwheid van de verwerkte tandwielen is zo laag als Ra0,1 μm, wat kan voldoen aan de lage wrijvingsvereisten van precisietransmissie zonder secundair polijsten, waardoor slijtage en geluid tijdens het ingrijpen van de tandwielen worden verminderd en de levensduur van het transmissiesysteem met meer dan 30%.

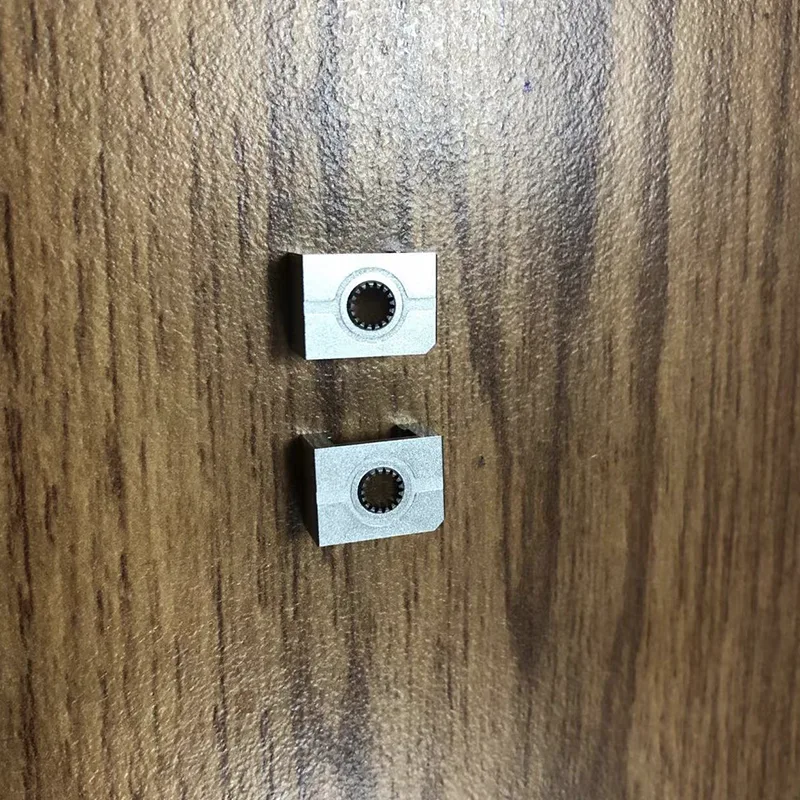

Geïntegreerde verwerking met complexe structuur: Ondersteunt de geïntegreerde verwerking van tandwielen met composietstructuren zoals spiebanen, treden en binnengaten, waardoor positioneringsfouten worden vermeden die worden veroorzaakt door vastklemmen in meerdere processen. De consistentiefout van de verwerkingsnauwkeurigheid is ≤0,003MM, vooral geschikt voor de vereisten van geïntegreerde precisiecomponenten.

Verwerkingsstroom

Vertrouwend op het gestandaardiseerde controlesysteem met volledig proces om ervoor te zorgen dat elk verwerkt product van 0,03 mm Fine Wire Slow Wire Processing Gears voldoet aan de aanpassingsvereisten, is onze verwerkingsstroom als volgt:

1. Tekenanalyse en procesplanning: ingenieurs analyseren de 2D/3D-tekeningen van tandwielen diepgaand en formuleren op basis van de materiaaleigenschappen fijne draadaanvoerpaden en ontladen parameterplannen, en geven verwerkingstechnologiebladen uit

2. Precisieklemmen en gereedschapsinstelling: voor het klemmen worden vacuümzuignappen of precisiebevestigingen gebruikt, en een gereedschapsinstelnauwkeurigheid van ± 0,001 mm wordt bereikt via een CCD vision-gereedschapsinstelsysteem

3. Meerfasige verwerking en inspectie: er wordt een driefasige verwerkingsmethode van "ruw snijden - semi-fijn snijden - fijn snijden" toegepast. Na elke verwerkingsfase worden de belangrijkste afmetingen gedetecteerd door een tweedimensionaal beeldmeetinstrument en worden de parameters in realtime aangepast

4. Volledige inspectie en traceerbaarheid van eindproducten: eindproducten ondergaan een volledige inspectie met een meetmachine met drie coördinaten en er wordt een gedetailleerd inspectierapport afgegeven. Een uniek nummer is met een laser gegraveerd voor hoogwaardige traceerbaarheid

Toepassingsgebieden

Op het gebied van medische apparatuur: 0,03 mm fijne draad Slow Wire Processing Gears kan micro-tandwielen aanpassen met een module van 0,08 voor minimaal invasieve chirurgische robots, met een pitchfout van ≤0,003 mm, waardoor een nauwkeurige overdracht van chirurgische ingrepen wordt gegarandeerd

Op het gebied van precisie-instrumenten: op maat gemaakte roestvrijstalen tandwielen voor optische inspectieapparatuur, met een oppervlakteruwheid van Ra0,1 μm, worden gebruikt in combinatie met servomotoren om verplaatsingsregeling op micronniveau te bereiken

Op het gebied van de lucht- en ruimtevaart: op maat gemaakte tandwielen van titaniumlegering voor navigatiesystemen voor onbemande luchtvaartuigen, met een integrale verwerkingsstructuur van 0,03 mm fijne draad met positioneringsgaten, voldoen aan de dubbele eisen van lichtgewicht en hoge precisie

Aangepast motorblok voor auto's: op maat gemaakte φ80 mm gladde plugmeters (IT7-kwaliteit, hard gelegeerd materiaal) voor autofabrikanten, geschikt voor detectie van cilinderblokgatdiameter, enkele detectietijd ≤3 seconden, jaarlijks leveringsvolume 500 sets

LED-lampvoet op maat: Aangepaste G13-lampvoet-go- en stopmeters volgens de GB 1483-2008-norm. De draadgolfvormen worden verwerkt door computeroptimalisatie om te voldoen aan de batchinspectie-eisen van elektrische lichtbronlampen

Op maat gemaakte luchtvaartonderdelen: op maat gemaakte trapeziumvormige draadstart- en stopmeters (IT6-kwaliteit) voor lucht- en ruimtevaartbedrijven, met een foutcontrole binnen ± 0,003 mm, en gecertificeerd volgens luchtvaartspecifieke normen
