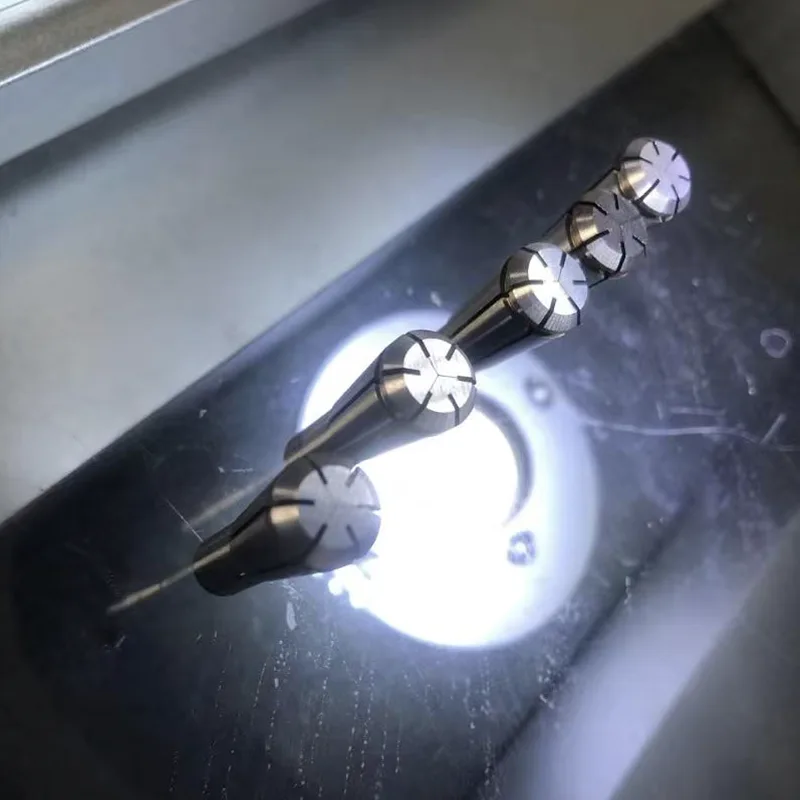

Onderdelen van wolfraamcarbide geleidemondstuk

Tungsten Carbide Guide Nozzle Parts, ook bekend als wolfraamcarbide draadmondstukken of wolfraamcarbide geleidepennen, zijn precisiegeleidingscomponenten gemaakt van de superieure eigenschappen van wolfraamcarbide. Hun kernfunctie is om de draad soepel door de draad te geleiden, waardoor schade wordt voorkomen. Het zijn belangrijke componenten die de productieprecisie garanderen in verschillende industrieën, zoals wikkelen en draadtrekken.

Productmateriaal

Tungsten Carbide Guide Nozzle-onderdelen zijn voornamelijk gemaakt van hoogwaardig wolfraamcarbide (wolfraamstaal). Sommige producten worden gebruikt in combinatie met hulpconstructies zoals stalen onderstellen. Verschillende soorten wolfraamstaal zijn geschikt voor verschillende toepassingen. YG6X-kwaliteit combineert bijvoorbeeld een goede slijtvastheid en taaiheid, waardoor het geschikt is voor het geleiden van staaldraad en non-ferrometaaldraad; YG8-kwaliteit heeft uitstekende algemene prestaties en kan de meeste conventionele draadverwerkingsscenario's aan.

Productprestaties

Onderdelen van wolfraamcarbide geleidemondstukken bereiken over het algemeen een hardheid van HRA90 of hoger, met een buigsterkte tot 2300 N/mm². Hun slijtvastheid is veel groter dan die van gewoon staal en hun levensduur is meer dan 10 keer zo lang als die van vergelijkbare stalen onderdelen. Ze behouden een hoge hardheid, zelfs bij 550℃, en hebben een lage thermische uitzettingscoëfficiënt, waardoor structurele stabiliteit wordt gegarandeerd in productieomgevingen met afwisselend hoge en lage temperaturen. Na een speciale verwerking beschikken ze over een bepaalde corrosie- en oxidatieweerstand, waardoor ze geschikt zijn voor verschillende industriële omgevingen.

Structureel ontwerp

Onderdelen van wolfraamcarbide geleidemondstukken zijn meestal ontworpen met een buisvormige structuur, verdeeld in een klemgedeelte en een uitloopgedeelte. Het klemgedeelte heeft een iets grotere buitendiameter om een ​​stabiele installatie te garanderen, terwijl het uitloopgedeelte een gatdiameter heeft die is ontworpen om te passen bij de draadspecificaties, met een soepele overgang tussen de twee. Het binnenste gat en de inlaat-/uitlaatpoorten aan beide uiteinden zijn wetenschappelijk ontworpen met bogen om een ​​redelijke hoek voor draaddoorgang te garanderen en vastlopen te voorkomen. Er zijn enkele op maat gemaakte structuren met dubbele gaten, meerdere gaten en andere speciale structuren beschikbaar om zich aan te passen aan complexe processen zoals wikkelen met meerdere strengen.

Bewerkingsnauwkeurigheid

Door meerdere slijpprocessen (grof, medium, fijn en ultrafijn) kan de oppervlakteruwheid van het binnengat Ra0,1 bereiken, en is deze zelfs nog lager aan de gebogen uiteinden (Ra0,025). De bewerkingslimieten kunnen een gatdiameter van ≥0,15 mm, een wanddikte van ≥0,10 mm en maattoleranties bereiken die binnen 0,01 mm worden gecontroleerd. Voordat ze de fabriek verlaten, ondergaan alle onderdelen een volledige inspectie met behulp van een elektronenmicroscoop om een ​​natuurlijke overgang tussen het binnengat en de kromming te garanderen, waardoor een soepele draaddoorgang wordt gegarandeerd.

Toepassingsscenario's

Motor- en motorproductie: Tungsten Carbide Guide Nozzle-onderdelen zijn kerncomponenten voor het wikkelen van stator- en rotorspoelen in seriegewonden motoren, ventilatormotoren en micromotoren. Ze geleiden de geëmailleerde draad nauwkeurig tijdens het wikkelen, voorkomen krassen op de isolatielaag en garanderen de geleidbaarheid en levensduur van de motorspoelen.

Draadverwerkingsindustrie: Bij de productie van draden, kabels en roestvrijstalen draden worden ze gebruikt voor het geleiden van de draad tijdens trek- en transportprocessen. Het gladde binnengat vermindert oppervlakteslijtage en zorgt voor een uniforme draaddiameter en een glad oppervlak.

Andere precisiebewerkingsvelden: Compatibel met CNC-automatische wikkelmachines en andere apparatuur voor verschillende precisiespoelverwerking. Het kan ook worden toegepast bij speciale processen, zoals het meerstrengs parallel wikkelen van spoelen. Sommige op maat gemaakte modellen kunnen zelfs voldoen aan de geleidingsbehoeften van draden met verschillende specificaties van 1 tot 500 mm.

Maatwerkservices ondersteund

Standaardspecificaties: Er is een verscheidenheid aan standaardmodellen op de markt verkrijgbaar, met volledige parameters zoals gatdiameter, lengte en buitendiameter. Sommige modellen hebben bijvoorbeeld gatdiameters vanaf 0,15 mm, en de buitenafmetingen kunnen een bereik van 1-500 mm bestrijken.

Wij ondersteunen maatwerkdiensten: Wij ondersteunen maatwerk op basis van door de gebruiker aangeleverde tekeningen of monsters, inclusief speciale gatdiameters, onregelmatige structuren (zoals plat of elliptisch) en draadinlaat-/uitlaatpoorten met specifieke krommingen. Sommige fabrikanten hebben lage minimale bestelhoeveelheden en kunnen ook bulkaanpassing en snelle leveringsdiensten bieden. Het totale aanbod kan in één keer voorzien in de inkoopbehoefte van ruim 50.000 stuks.
