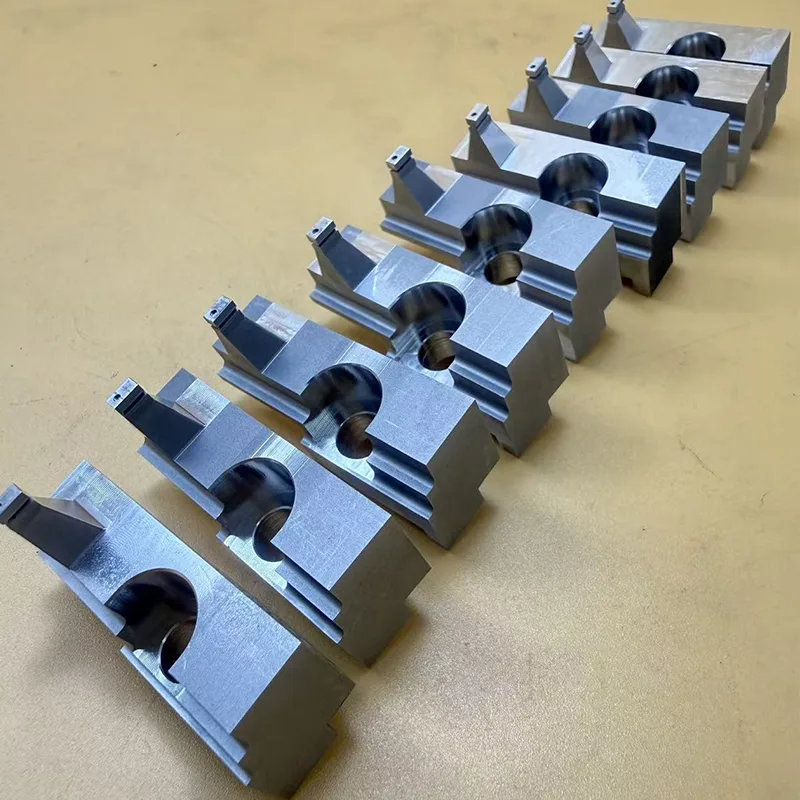

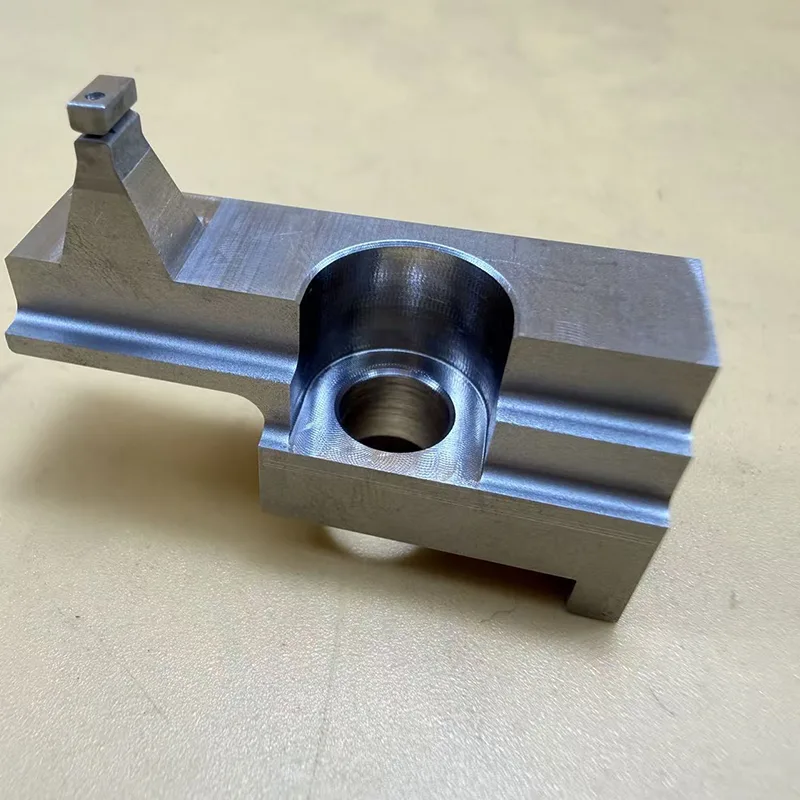

Hoge precisie lijmdoseermondstuk

De High Precision Glue Dispensing Flow Nozzle is een gespecialiseerd precisiestroommondstuk dat exclusief is ontworpen voor geautomatiseerde lijmdoseerapparatuur. De gehele unit is integraal vervaardigd uit één enkel blok SUS304 roestvrij staal. De kritische interne stroomkanalen en microgroefstructuren worden verwerkt met behulp van de MM35HP precisie-slow-wire EDM-machine van Seibu, waarbij gebruik wordt gemaakt van een ultrafijne draaddiameter van 0,07 mm en elektrische ontladingssnijtechnieken om de ingewikkelde micro-sleuven te vormen.

De belangrijkste productie-uitdagingen voor dit product liggen in de ultrasmalle microgroeven, dunwandige secties en microkanaalstructuren. Tijdens het bewerkingsproces is het niet alleen essentieel om de maatnauwkeurigheid te garanderen, maar ook om de gladheid van de binnenwanden, de consistentie van de microgroeven, de stabiliteit van de montage en – cruciaal – de vloeistabiliteit onder langdurige bedrijfsomstandigheden te behouden.

Om deze ingewikkelde doseerstructuren aan te pakken, maakt Xincheng gebruik van een rigoureus proces met meerdere trimgangen, nauwkeurige compensatiecontroles en geoptimaliseerde bewerkingsparameters. Deze strikte controle over kritische maattoleranties zorgt ervoor dat het product stabiele, consistente assemblageprestaties en nauwkeurige stroomcontrolemogelijkheden behoudt, zelfs tijdens massaproductie.

Basisproductinformatie

• Productnaam: hoge precisie lijmdoseermondstuk

• Materiaal: SUS304 roestvrij staal

• Bewerkingsprocessen: langzaam draadvonken, precisievonken op oliebasis, microvonken, precisiefrezen

• Bewerkingsapparatuur: Seibu MM35HP (Slow-wire EDM), Sodick AP250L

• Bewerkingsmogelijkheden: Micro-groeven, Micro-gaten, Ultra-smalle sleuven, Dunwandige structuren, Onregelmatig gevormde stromingskanalen

Structurele kenmerken van producten

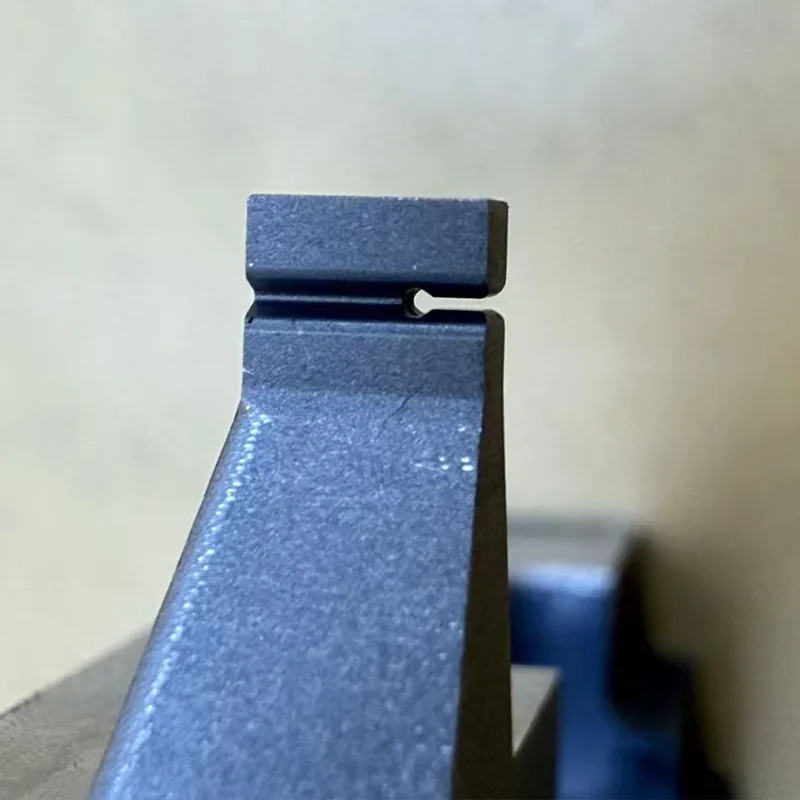

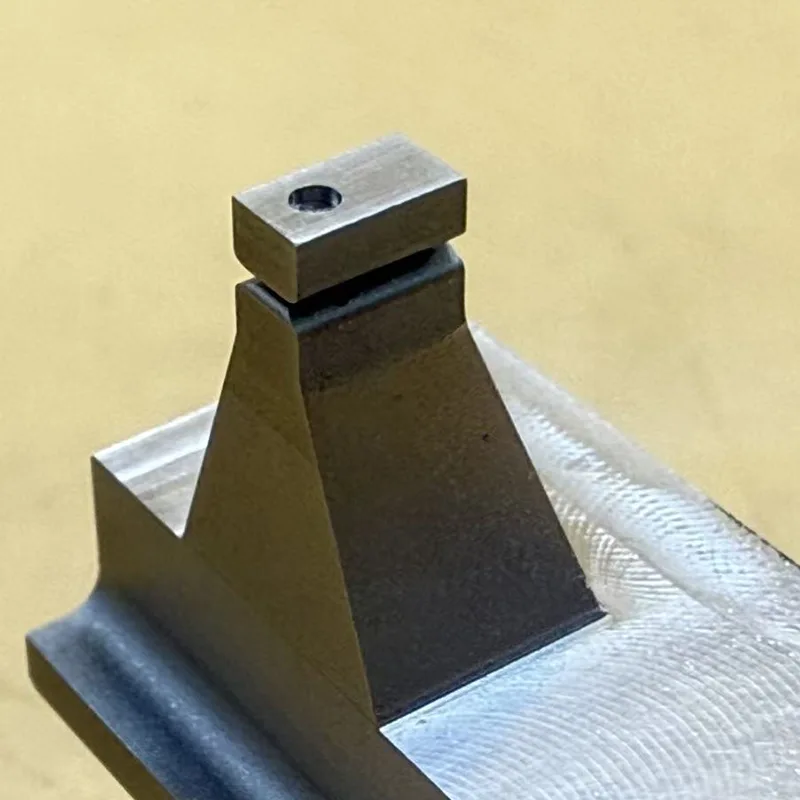

Micro-slotstructuur

Het bovenste gedeelte van het product is voorzien van een ultrafijne microgroefstructuur. De eisen aan de groefbreedte zijn extreem streng, waardoor het een typisch voorbeeld is van een component die nauwkeurige langzame draadvonken vereist.

Conventionele draadsnijapparatuur ondervindt vaak problemen bij het verwerken van dergelijke structuren, waaronder draadbreuk, instorten van hoeken, onstabiele sleufafmetingen, ruwe interne oppervlakken, resterende microbramen en thermische vervorming.

Daarom wordt de High Precision Glue Dispensing Flow Nozzle gedurende de gehele productiecyclus uitsluitend verwerkt met behulp van zeer nauwkeurige langzaamdraadvonkapparatuur, waardoor consistente microgroefbreedtes, intacte randen en uniforme stroomkanaalovergangen worden gegarandeerd.

Hoge concentriciteitseis voor microkanalen

Er moet een hoge mate van concentriciteit en positionele nauwkeurigheid worden gehandhaafd tussen het interne stroomkanaal en de externe microgroefstructuur. Als de concentriciteitsafwijking aanzienlijk is, is het daadwerkelijke doseerproces gevoelig voor de volgende problemen:

• Doseercompensatie

• Ongelijkmatige dosering

• Fluctuatie van debiet

• Verstopping

• Lekkage

Daarom is het tijdens het productieproces essentieel om tegelijkertijd de positionele nauwkeurigheid van de microgroeven, de centrering van de stroomkanalen, de parallelliteit en de consistentie van de montagereferentiepunten te controleren.

Controle van de afwerking van het binnenmuuroppervlak

Hoewel veel producten aan de maatspecificaties kunnen voldoen, is de afgegeven vloeistof gevoelig voor adhesie aan de wand, sedimentatie of zelfs verstopping tijdens daaropvolgend gebruik als de interne stroomkanalen buitensporig diepe EDM-texturen, resterende bramen of aanhechtende microdeeltjes vertonen.

Bijgevolg legt het productieproces een primaire focus op het controleren van:

• EDM-energie

• Aantal trimgangen

• Oppervlakteruwheid

• Warmtebeïnvloede zones

• Microbraamvorming

Bewerkingsuitdagingen voor SUS304-materiaal

SUS304 is een typisch austenitisch roestvrij staal; Hoewel het over een uitstekende corrosieweerstand beschikt, biedt het aanzienlijke uitdagingen op het gebied van microbewerking.

Dit geldt met name bij het bewerken van ultrafijne sleuven, waar problemen zoals het vastplakken van materiaaldraad, onstabiele elektrische ontlading, warmteontwikkeling tijdens het bewerken, microvervorming en maatafwijking vaak voorkomen.

Daarom zijn voor dit soort producten de stabiliteit van de bewerkingsapparatuur en uitgebreide proceskennis van het allergrootste belang.

Bewerkingsmogelijkheden voor ultrafijne draaddiameters (0,07 mm)

Het kerngebied met microgroef van onze uiterst nauwkeurige lijmdoseermondstukken is machinaal bewerkt met behulp van een ultrafijne draaddiameter van 0,07 mm.

Vergeleken met standaard koperdraden houdt deze aanpak het volgende in:

• Hogere bewerkingscomplexiteit

• Een kleinere elektrische ontladingszone

• Strengere eisen aan processtabiliteit

• Nauwere toleranties voor draadspanningscontrole

Xincheng is al lang gespecialiseerd in precisie-draadvonken met lage snelheid; we hebben uitgebreide expertise op het gebied van machinale bewerking opgebouwd in het maken van microgroeven, microgaten en complexe, onregelmatig gevormde sleuven.

Kernproductvoordelen

• Dimensionale controle op micronniveau

• Stabiele consistentie van microgroeven

• Ondersteunt complexe en onregelmatige geometrieën

• Bestand tegen corrosie en lijmomgevingen

• Stabiel aanbod voor massaproductie

• Ondersteunt aangepaste ontwikkeling voor niet-standaard onderdelen

Toepasselijke industrieën

• Geautomatiseerde doseerapparatuur

• Halfgeleiderverpakkingsapparatuur

• Precisiespuitapparatuur

• Microfluïdische apparatuur

• Medische vloeistofverwerkingsapparatuur

• Productieapparatuur voor lithium-ionbatterijen

• Elektronicaverpakkingsindustrie

• Precisie-automatiseringsapparatuur

Verwerkingsmogelijkheden bij Xincheng

• Precisiebewerking met langzame draadvonken

• Nauwkeurig draadsnijden op oliebasis

• Microfijn draadsnijden

• Precisiebewerking van microgaten

• Precisiebewerking met microgroeven

• Precisiebewerking van onregelmatige onderdelen

• Bewerken van automatiseringscomponenten

• Maatwerk van niet-standaard precisieonderdelen

• Bewerking van complexe, dunwandige constructies

Waarom plaatsen zoveel klanten herhaalbestellingen?

Voor producten als de High Precision Glue Dispensing Flow Nozzle gaat waar klanten echt om geven veel verder dan louter esthetiek.

Belangrijker nog is dat ze zich richten op:

• Stabiliteit zodra deze op de apparatuur is geïnstalleerd

• Consistentie van de doseerstroomsnelheden

• Weerstand tegen verstopping

• Uniformiteit tussen massaproductiebatches

• Of er tijdens het gebruik frequente machineaanpassingen nodig zijn

Veel fabrieken slagen erin om ‘het onderdeel te produceren’, maar slechts weinigen kunnen ‘stabiliteit op de lange termijn en consistentie van batch tot batch’ bereiken.

En dit is precies waar de echte uitdaging van microfijne langzame draadvonken ligt.

Waarom kiezen voor Xincheng?

Xincheng, gelegen in Shajing, Shenzhen, grenst aan het productiecentrum van Chang'an, Dongguan.

Ons bedrijf is gespecialiseerd in uiterst nauwkeurig langzaam draadvonken en de bewerking van ingewikkelde microstructuren, ten behoeve van de sectoren automatiseringsapparatuur, halfgeleiders, medische apparatuur, elektronica en hoogwaardige apparatuur.

Onze faciliteit is uitgerust met de modernste precisiemachines, waaronder de Seibu MM35HP en Sodick AP250L, waardoor we op betrouwbare wijze complexe microgroeven, microgaten, dunwandige componenten en onregelmatige geometrieën kunnen bewerken.

Wij bieden productie op maat op basis van klanttekeningen, niet-standaard onderdeelverwerking en een stabiele supply chain voor massaproductie. Wij zijn blij met uw vragen!
